DM-3D-B/C

Применение

– Прецизионные фрезерно-гравировальные работы различным материалам;
– Изготовление клише, пресс-форм для ювелирных мастерских и полиграфии;
– Изготовление электродов для электроэрозионной обработки твердых сплавов;
– Изготовление профильных высокохудожественных форм для литьевого и штамповочного производства;
– Гравирование: изготовление табличек, вывесок, серийных номеров, элементов дизайна, престижные таблички для VIP клиентов, сувениры;
– Изготовление 3D моделей, монет, медалей, памятных знаков;
– Электроника: производство печатных плат;
– Деревообработка: фрезерование сложных поверхностей при производстве мебели.

Конструкция

Прочная и жесткая стальная конструкция станка обеспечивает высокую прямолинейность, ортогональность перемещения шпинделя по всем координатам и высокую чистоту обработки материала. Интегрированная система охлаждения инструмента позволяет обрабатывать материалы большой твердости.

Использование линейных двигателей позволяет полностью исключить механическую трансмиссию в системе (нет изнашивающихся ШВП, редукторов), и обеспечивает высокую надежность, точность позиционирования, скорость перемещения и стабильность технических характеристик станка.

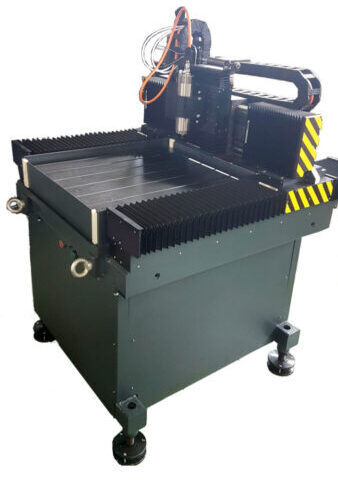

DDM-3D-B DDM-3D-C
Размеры рабочей зоны по координатам X*Y*Z, мм 440*320*70 600*500*70
Максимальные размеры обрабатываемой детали, мм 450*330*75 600*500*75
Скорость рабочей подачи, м/мин 3000 3000
Максимальная скорость, м/мин 24000 24000
Разрешающая способность по осям координат, мкм 0.5 0.5
Повторяемость по осям, мкм/500мм 3 3
Длительное усилие в направлении перемещения, Н 225 225
Рекомендуемый шпиндель KaVo 4060, 1,4kW, 5000-50000rpm + +
Габаритные размеры станка, мм 950*900*1400 1150*1100*1400
Габаритные размеры экспортной упаковки 1290*1020*1720 1480*1200*1720
Масса станка с блоком управления, кг 400 520
Станция СОЖ и емкость для очистки/рециркуляции, кг 12 12
Потребляемая мощность, кВт, не более 2 2
Напряжение питающей сети: однофазное, 220В, 50Гц однофазное, 220В, 50Гц

Дополнительные опции:

  1. поворотная ось для обработки цилиндрических деталей
  2. датчик длины инструмента
  3. магазин инструмента(для шпинделя с автоматической сменой инструмента)
  4. установка шпинделя другой мощности / оборотов по требованию Заказчика.



ОПИСАНИЕ

Высокопроизводительные 3-х координатные станки с приводом от линейных двигателей для выполнения прецизионных фрезерно-гравировальных работ на различных материалах. Использование линейных двигателей позволяет полностью исключить механическую трансмиссию в системе(нет изнашивающихся ШВП, редукторов), и обеспечивает высокую надежность, точность позиционирования, скорость перемещения и стабильность технических характеристик станка.

Прочная и жесткая стальная конcтрукция станка обеспечивает высокую прямолинейность, ортогональность перемещения шпинделя по всем координатам и высокую чистоту обработки материала.

Неподвижный предметный стол позволяет обрабатывать стальные заготовки большой массы, не изменяя динамических характеристик привода. Интегрированная система охлаждения инструмента позволяет обрабатывать материалы большой твердости.

Достоинства

– Линейные двигатели по всем координатам;
– Жесткая портальная конструкция;
– Технология FFP
– Kомпенсация ошибки от задающего воздействия;
– Технология Look-Ahead
– Технологий непрерывной покадровой обработки;
– Поддержка промышленного стандарта NC кодов;
– Обработка широкого спектра материалов(от дерева и пластиков до латуни, меди, стали);
– Станция СОЖ в стандартном комплекте поставки.
