Основные возможности:
• Написание управляющих программ по стандарту ISO 6983
• Линейная, круговая и сплайновые интерполяции
• Управление системами с различным количеством (от 1 до 6) управляемых координат (осей)
• Обработка подключённых датчиков и управление исполнительными устройствами в
реальном времени для выполнения задач электроавтоматики станка
• 3-D визуализация заданной траектории обработки
Технические характеристики ЧПУ
• Встроенное программное обеспечение реального времени собственной разработки
• Время цикла EtherCAT мастера 250 мкс обеспечивает плавность ходи и точность
позиционирования на высоких скоростях
• Генератор траектории движения инструмента в 6-ти координатной системе
• Управление в реальном времени до 6 приводами с интерполяцией в моментном,
скоростном либо позиционном режимах
• Гибкость и масштабируемость – одновременное управление до 50 EtherCAT slave устройств
(устройствами ввода/вывода, сервоприводами и пр.) с синхронизацией ~1 мкс
• Выполнение пользовательской программы электроавтоматики с циклом 1 мс

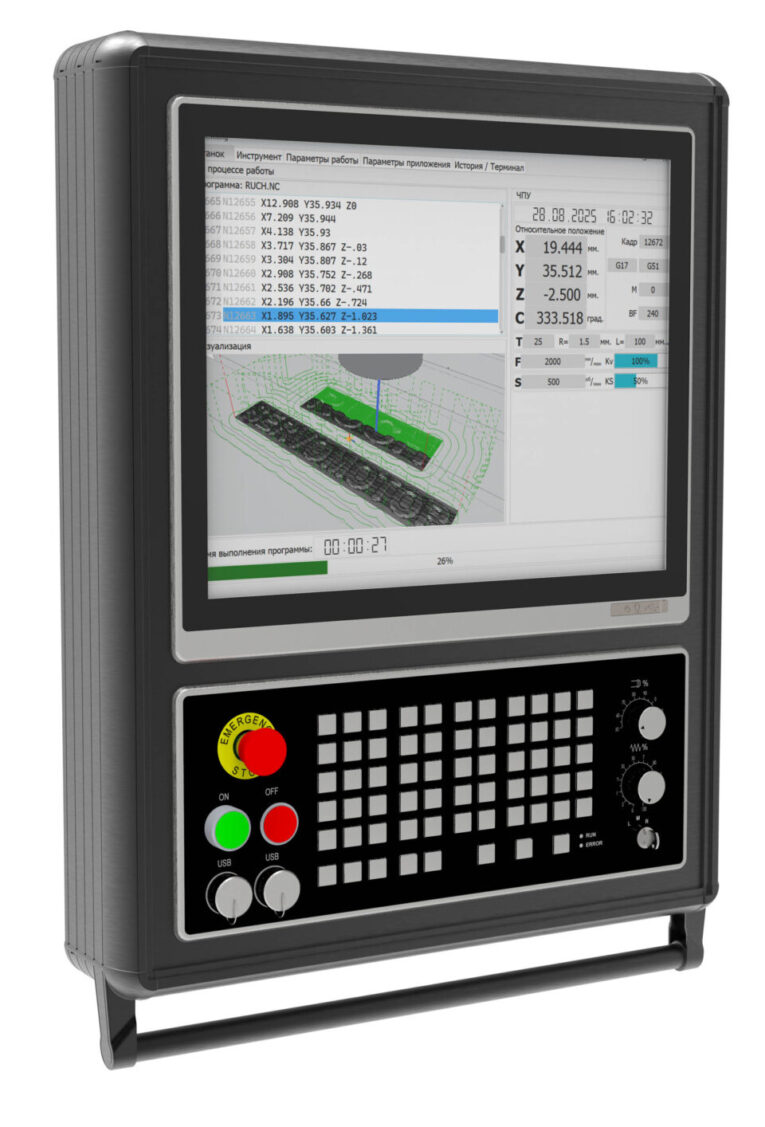

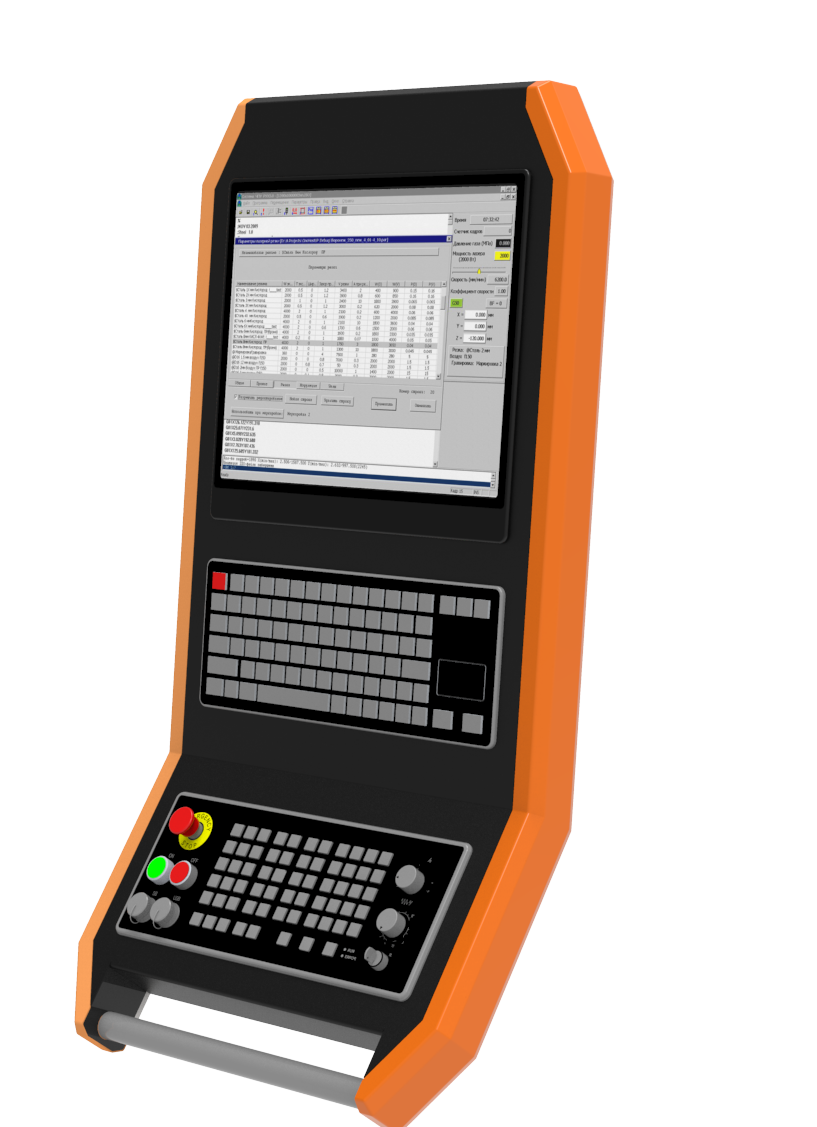

Типовой помплект поставки системы ЧПУ:
• Сенсорный дисплей 19 дюймов
• Встроенный PC на базе Intel Core i3-1115G4
• 8 Gb оперативной памяти
• Накопитель 256 Gb (OC Windows)
• Программа-оболочка оператора Cnc-Host собственной разработки
• Встроенный блок ЧПУ реального времени с EtherCAT интерфейсом
• Пульт ручного управления с маховичком
• Привода подач и привод главного движения под требования заказчика
